Устройство защиты многофункциональное УЗМ-50 УХЛ4 4680019912264

    Номинальный ток нагрузки 63А/250В (14кВт)
    Максимальный ток нагрузки 80А/250В (18кВт)- 5мин
    Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0.2с и >300В/20мс
    Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс
    Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
    Подключение нагрузки при переходе сетевого напряжения через ноль
    Ширина корпуса - 18мм

НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

   КОНСТРУКЦИЯ УСТРОЙСТВА

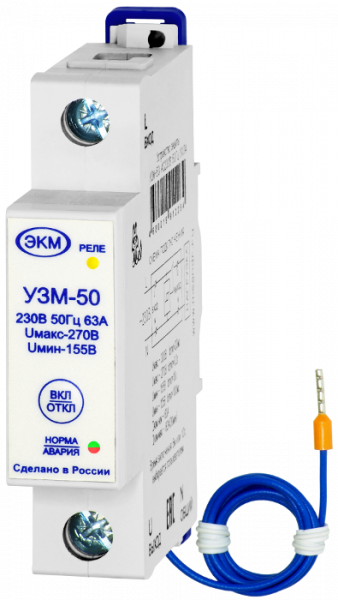

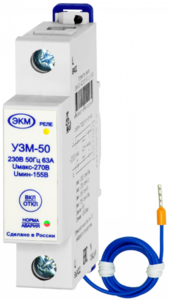

Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели УЗМ расположены два индикатора – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ТЕСТ» ручного управления.

ВНИМАНИЕ: Момент затяжки винтового соединения не должен превышать 4 Нм.

РАБОТА УСТРОЙСТВА
ВНИМАНИЕ: Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Для удобства пользователей при кратковременных (менее 0,1с) провалах сетевого напряжения, УЗМ не отключает нагрузку.

После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом индикация не работает, затем зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигаются зелёный и жёлтый индикаторы. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ТЕСТ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения до нормального через время включения 10 секунд или 6минут.
При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
В рабочем режиме устройство контролирует напряжение питающей сети.
Двухцветная индикация работает в различных режимах:

    Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.
    Если напряжение приближается к нижнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.
    Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.


ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения
напряжения питания. Включить реле можно только повторным нажатием кнопки «ТЕСТ» (удерживать 2 секунды).
Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:

    Вручную кнопкой «ТЕСТ» выключить внутреннее реле.
    Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мигать. Если индикатор мигает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут.
    Отпустить кнопку «ТЕСТ».
    Нажать кнопку «ТЕСТ» ещё раз для перехода в рабочий режим и включения реле.


ВНИМАНИЕ: При срабатывании устройства разрывается только фазный провод.
