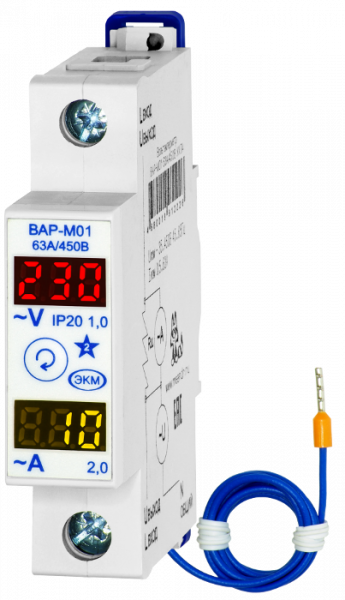

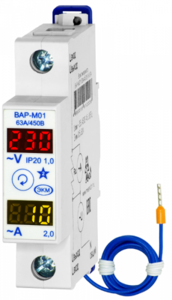

Вольтметр/Амперметр ВАР-М01 63А/450В УХЛ4 4680019912226
Питание от контролируемого напряжения
Измерение среднеквадратичных значений напряжений и токов
Измерение потребляемой мощности
Измерение напряжения - АС35...450В
Рабочий диапазон частот - от 45 до 65Гц
Диапазон измеряемого тока - 0,5...63А
Основная погрешность измерений напряжения не более ±1 ед. младшего разряда
Основная погрешность измерений тока не более ±2 ед. младшего разряда
Корпус шириной 1 модуль (17,5мм)
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
Цифровой промышленный вольтамперметр ВАР-М01 63А 450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.
РАБОТА ВОЛЬТАМПЕРМЕТРА
Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора.
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
По двойному клику кнопкой - индикация потребляемой мощности.
По повторному двойному клику кнопкой - индикация напряжения и тока.
ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).
